WW-UDK-201电接触液位开关

WW-UDK-201 电接触液位开关是与日本OMRON 公司相仿的液位开关产品,主要用于导电液体的液位控制。仪表通过电极接触导电液体,在电极间施加低频电压,当 电极从断开状态变为串接液体电阻时,形成导电通路,经电气控制线路使仪表内继电器工作。仪表广泛用于化工、轻工、食品等行业中各种导电液体的液位控制,对高层楼房上水塔及锅炉水位控制尤为适用。

工作原理

电极E3为公共电极,电极E2为下限电极,当液位下降,E2与液体脱离,内部继电器②、④接通,启动泵,液体上升,当液位升至上限电极E1 点时,继电器②、④断开(③、④)接通,周而复始。




主要技术参数

● 控制误差:≤±5 cm

● 重复性误差:≤± 2.5 cm

● 切  换  差:12 mm

● 介质温度:150 ℃;200 ℃

● 环境温度:-10 ℃~55 ℃

● 环境湿度:45%~55 ℃

● 消耗功率:3.2 W

● 触点容量:220 VAC,5A

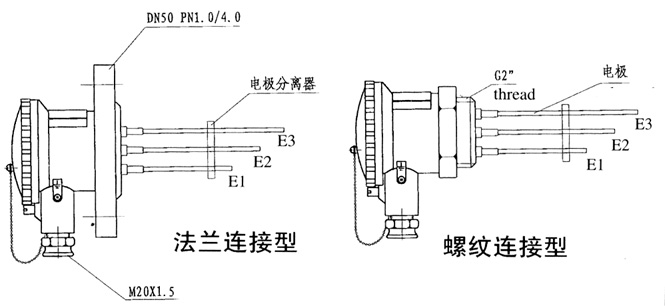

● 过程连接:螺纹安装:G2″

● 法兰安装: DN50, PN1.0/4 .0 凸面

附件下载:

WW-UDK-201电接触液位开关选型资料.pdf
