阻旋料位开关

阻旋式料位开关是一种用于固态物料(包括粉状、粒状、块状,胶状等)的物位控制器。其利用永磁电机带动叶片旋转,当被检测物料上升至叶片位置时,叶片转动受阻,该阻力通过传动轴传递到接线盒内的检测装置,检测装置则向外输出一个开关信号,并切断电机电源使依靠弹簧的拉力恢复到原始状态,叶片恢复旋转状态。适用于电力、化工化纤、钢铁、制药、粮食、饲料、水泥、塑料加工、基础工程、等行业。

性能特点

● 具有密封性好、过载能力强(具有过载保护)、轻便易装、输出触点容量大等特点。

● 针对不同比重的物料可通过调整弹簧的拉力来实现,接触物料部分为全不锈钢材料。



技术参数

◆ 电源电压:220VAC、24VAC、24VDC

◆ 触点容量:250VAC/5A(阻性负载),SPDT(单刀双掷)

◆ 工作温度:-30~80℃,高温型最高温度可达200℃,特殊订制最高温度可达800℃

◆ 功       率:3W

◆ 旋转力矩:1N.m

◆ 叶片转速:1rpm

◆ 叶片材质:SUS304

◆ 防护等级:IP65

◆ 出  线  口:M20*1.5

◆ 适用物料比重:≥0.4g/cm3

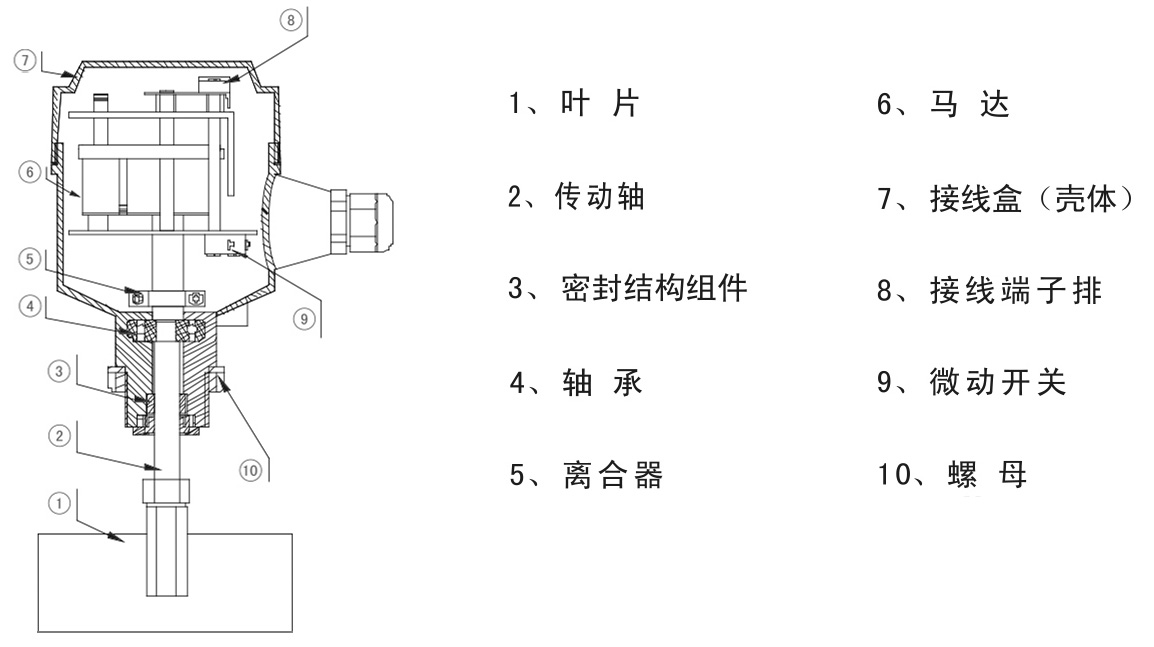

结构示意图
